本方案書介紹了兩種監測低壓柜溫度的技術方式，一種是單總線的有線測溫方式，一種是感應供電的無線測溫方式�？蛻艨筛鶕�實際情況任選一種。

一、現場情況及需求分析

現場有60個回路需要監測出線溫度，每個回路3個測溫點，共計180個測溫點，最終把監測數據上傳監控室的工控計算機，實現低壓柜的溫度集中監控。

二、技術方案

方案一、

1.采用單總線有線的測溫方式

在每面柜子的母排上安裝溫度傳感器，每面柜子的6個母排需要監測，每個柜子作為一個監控單元，放置一個接線盒，把6個溫度測點匯集到接線盒上，最后通過一條總線把每個柜子的接線盒連接起來，接入溫度監測器上，溫度監測器循環顯示溫度數據，并具有485通訊上傳功能，把數據上傳到監控室的電腦上，在監控電腦上安裝溫度監測軟件實現數據集中采集、報警溫度設定、歷史曲線查詢等功能。

2.系統結構：

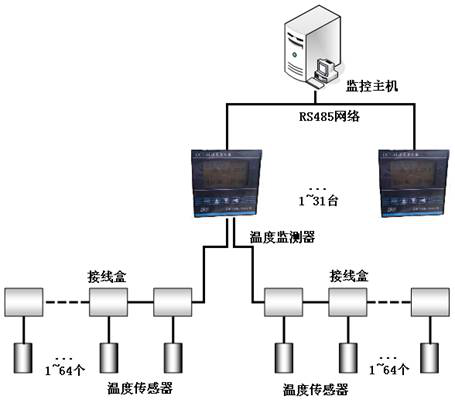

圖2-1溫度在線監測系統結構圖

2.1系統組成

 OES-2300溫度監測系統是由溫度傳感器、溫度監測器、監控計算機及通訊網絡四部分組成。

2.2溫度傳感器（DTS-4）

溫度傳感器接入一條總線連接到溫度監測器，溫度監測器可以分兩個方向布置總線，每條總線長度可達600米，可接入64個點；每個溫度傳感器在出廠時都具有編號（1~128），因此在一條溫度采集總線上可以同時掛接128個溫度傳感器，而不會出現混亂現象。

圖2-2接線盒內接線方式圖

線纜采用屏蔽兩芯雙絞線，剝出電纜線芯，保留屏蔽層，三根紅色、三根黑色和屏蔽層分別擰到一塊，用PVC膠帶包扎好放到防水接線盒內；

注意：不要帶電安裝或更換傳感器，三根線之間不要短接，否則會損壞溫度傳感器；

圖2-3電纜溫度監測器端傳感器接線圖

在接傳感器之前，溫度監測器一定要停電關閉，在壓接過程中，三根線之間短路會造成傳感器損壞；

2.2.1性能指標

※傳感器測溫范圍：-55℃~+127℃

※傳感器測溫誤差：＜0.5℃（全量程范圍）

※傳感器測溫分辨率：±0.1℃

※傳感器耐壓值：溫度傳感器可經受ESD±10000V高壓

※傳感器電纜長度≤1000米

※外觀尺寸：50mm*25mm*11mm（長方形）

柱形溫度傳感器           方形溫度傳感器

2.3電纜溫度監測器(DCT-4):

通過有線方式采集帶絕緣護層的電纜接頭溫度，LED循環顯示采集的溫度數值，并可采集多路開關量信息（離子煙感探測器、明火探測器、紅外/微波探測器、浸水傳感器），可實現離子煙感探測、明火探測、紅外/微波探測、浸水探測、小動物和非法人員的進入等。監測器有兩種安裝方式（屏柜嵌入式和掛裝式）

掛裝式測溫監測器實物圖

    溫度監測器的性能指標：

    報警輸出： 有2路報警輸出（2個無源接點：250V AC/0.6A或24V DC/5A）

    通訊方式： 通過485總線或光纖通訊可把采集的溫度數值上傳至監控計算機

        工作電壓： 交流220VAC(無需電源適配器)。

        工作溫度：  -40℃～+85℃。

        精度：      ±0.5℃，分辨率：0.1℃

        外觀尺寸：  300*200*50mm（不包含耳朵）

        耐壓：      監測器通訊總線采用安全隔離措施，使信號都經過高壓隔離，經受的電壓沖擊典型值為1500VRMS/MIN或2000VRMS/S

        顯示路數：  循環顯示各測點的溫度數值，可帶兩條測溫電纜，共計128個測溫點

        開關量接入：有四路開關量輸入，可分別接入各種環境探測器（離子煙霧傳感器、微波紅外傳感器、浸水探測等）

2.4通訊網絡：

    采用RS485網絡實現數據通訊，接入到監控計算機，通訊線纜采用屏蔽雙絞線實現當地傳輸，有效的屏蔽了強烈的電磁干擾。

2.5監控主機：

     研華（或研祥）工控機610。

2.6 ZRMSCAD集中監控軟件：

    具有以下功能：

    采集實時溫度；

    并進行監測和分析的功能；

    超溫分析，歷史溫度曲線分析溫度場分析；

    設置監測器的站點編號及報警溫度等等；

    曲線畫面打��；

    權限管理。

下圖為溫度在線監測系統應用軟件主界面（可根據用戶要求定制）：

方案二、

1.采用感應供電無線式測溫技術

2.總體設計

結構圖如下：

在被測溫觸頭出安裝感應供電式無線溫度傳感器，從一次感應取電，無需電池，只要一次回路有5A以上電流即可感應取電。

通過電磁無線數字傳輸將溫度值發送到安裝在二次儀表艙的無線溫度監測器，

通過RS485總線將溫度數據上傳到監控主機，實時查看和溫度超溫報警。

3.現場安裝

現場安裝示意圖

無線溫度傳感器的安裝：將表帶式傳感器扎在觸壁上，將溫度探頭引出粘貼在觸頭附近，用高溫膠布纏緊涂膠或用熱縮套管熱縮。

無線溫度監測器安裝在開關柜室的墻面上或某一臺開關柜二次儀表室。

4.技術參數

4.1無線溫度監測器

性能指標：

測點數量：128個。

報警輸出：1個（無源接點）250Vac,0.6A或24Vdc,5A。

通訊接口：RS-485串口。

通訊規約：Modbus-RTU規約，正瑞規約可選

工作電壓：交流220VAC,  220VDC(無需電源適配器)。

工作溫度：-40℃～+85℃。

4.2 無線溫度傳感器

性能指標：

測溫元件：數字集成溫度傳感器

測溫范圍：-55℃～+127℃（精度±0.5 ℃）

測溫范圍：-20℃～+200℃（精度±1 ℃）

接口方式：430M無線數字通訊。

發送頻率： 10S發送一次。

5. ZRMSCADA V3.0在線監測軟件

ZRMSCADA V3.0在線監測軟件分為通訊模塊，監控模塊，組態設計模塊組成。

通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入SQL數據庫，可查詢歷史記錄，曲線，報警窗口彈出，打印等。同時能夠實現局域網內客戶端查看數據。

主要功能：

u  具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。

u  可以查看現場實時數據；

u  具有超溫，超限等報警功能；

u  采用C/S結構，可通過安裝客戶端軟件查看數據；

u  存儲歷史數據，可查看歷史曲線，歷史報警記錄等。

u  采集各個變電站終端的信息數據；

u  顯示煙感、浸水、明火等探測器的位置和狀態；

u  顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；

u  報警功能，探測器報警，溫度超限報警，通信中斷報警等；

u  溫度歷史曲線查詢；

u  歷史報警事件查詢；

u  權限管理，獲得權限可通過客戶端瀏覽數據。

u  報警聯動，報警時彈出報警畫面，顯示報警位置。

5.1軟件畫面截圖

我公司產品完全按照ISO9001質量認證體系進行質量控制，有精密的產品檢測設備和嚴謹的過程檢驗流程。 保障生產的產品質量合格，運行穩定。

我公司承諾對所有售出商品（含工程）均具有18個月免費保修服務，終身維護。響應時間為8小時內回復。如需現場服務，省內24小時到達現場，省外48-72小時到達。為不影響客戶設備運行，維修地點一般在客戶現場，技術服務電話0533-3581782
